Multicapa

Parámetros de fabricación multicapa y Tolerancias generales

El alto grado de complejidad y la minimización de espacio de los circuitos impresos han sido las causas principales del fuerte desarrollo de los circuitos multicapa. El incremento en la fabricación de este tipo de circuitos, ha sido constante en los últimos años en Lab Circuits.

La estructura clásica del circuito multicapa consta de los núcleos -constituidos por las caras internas de masa y señal- y las caras de componentes y soldaduras convencionales en el exterior. Los núcleos están formados por una lámina de material FR4 (fibra de vidrio y resina epoxi con dos capas exteriores de cobre).

El núcleo tiene entidad propia dentro del proceso de fabricación hasta el momento del prensado, es decir, pasan por el proceso de laminado, insolado y tratamiento químico para acabar creando una estructura única que combina los núcleos con láminas de prepreg (láminas de fibra de vidrio impregnadas con resina epoxi) y láminas de cobre por ambas caras en el exterior. Esta unión, se consigue mediante un prensado a alta temperatura.

Una vez prensada, esta estructura recibe el mismo tratamiento que un circuito bicapa.

PARÁMETROS DE FABRICACIÓN MULTICAPA

CLASE 3 CLASE 4 CLASE 5 CLASE 6 CLASE 7
Diámetro mínimo taladro metalizado 0,50 mm
0,30 mm 0,30 mm 0,20 mm 0,15 mm
Diámetro mínimo taladro
NO metalizado
0,60 mm 0,40 mm 0,40 mm 0,30 mm 0,25 mm
Aspect / Ratio
(grosor circuito / taladro mínimo)
5 5 6 8 13 (grosor máximo
de 2 mm)
Ancho / espacio mínimo
conductor en capas externas
(grosor cobre base)
0,300 mm (17 µ m)
0,300 mm (35 µ m)
0,350 mm (70 µ m)
0,350 mm (105 µm)
0,200 mm (17 µ m)
0,200 mm (35 µ m)
0,250 mm (70 µ m)
0,300 mm (105 µm)
0,150 mm (17 µ m)
0,150 mm (35 µ m)
0,200 mm (70 µ m)
0,250 mm (105 µm)
0,125 mm (17 µm)
0,150 mm (35 µm)
0,175 mm (70 µm)
0,200 mm (105 µm)
0,100 mm (17 µ)
Ancho / espacio mínimo
conductor en capas internas
(grosor cobre base)
0,250 mm (17 µ m)
0,300 mm (35 µ m)
0,300 mm (70 µ m)
0,350 mm (105 µm)
0,150 mm (17 µ m)
0,200 mm (35 µ m)
0,200 mm (70 µ m)
0,300 mm (105 µm)
0,125 mm (17 µ m)
0,150 mm (35 µ m)
0,175 mm (70 µ m)
0,250 mm (105 µm)
0,100 mm (17 µ m)
0,125 mm (35 µ m)
0,150 mm (70 µ m)
0,200 mm (105 µm)
0,075 mm (17 µ m)
0,100 mm (35 µ m)
Corona mínima en capas externas
0.22 mm 0.17 mm 0.13 mm 0.10 mm 0.075 mm
Corona mínima en capas internas de señal
0.25 mm 0.22 mm 0.19 mm 0.15 mm 0.125 mm
Aislamiento mínimo entre taladro metalizado y conductor 0.40 mm 0.40 mm 0.30 mm 0.25 mm 0.20 mm
Diámetro mínimo microvía 0,10 mm
(grosor aislante
máximo 0.1 mm)
0,075 mm
(grosor aislante
máximo 0.065 mm)
0,075 mm
(grosor aislante
máximo 0.065 mm)
Pad superior microvía 0.35 mm 0.30 mm 0.25 mm
Pad inferior microvía 0.30 mm 0.25 mm 0.25 mm
Pared mínima entre microvía y taladro pasante / ciego / enterrado 0.22 mm 0.15 mm 0.10 mm
Pared mínima entre microvías 0.23 mm 0.15 mm 0.10 mm
Pared mínima entre microvías a 2 niveles 0.23 mm 0.15 mm 0.10 mm
Copper filling microvias - - - - -
Resin filling vias/microvias spacer - - - -

Última actualización: 28-04-2023
Unidades: Milímetros

CLASE 3 CLASE 4 CLASE 5 CLASE 6 CLASE 7
Diámetro mínimo taladro metalizado Diámetro mínimo taladro metalizado 20 mil 12 mil 12 mil 8 mil 6 mil
Diámetro mínimo taladro
NO metalizado
Diámetro mínimo taladro
NO metalizado 24 mil 16 mil 16 mil 12 mil 10 mil
Aspect / Ratio
(grosor circuito / taladro mínimo)
Aspect/Ratio
(grosor circuito/taladro mínimo) 5 5 6 8 13 (grosor
máximo 80 mils)
Ancho / espacio mínimo
conductor en capas externas
(grosor cobre base)
Ancho/espacio mínimo
conductor en capas externas
(grosor cobre base) 12 mil (½ oz)
12 mil (1 oz)
14 mil (2 oz)
14 mil (3 oz)
8 mil (½ oz)
8 mil (1 oz)
10 mil (2 oz)
12 mil (3 oz)
6 mil (½ oz)
6 mil (1 oz)
8 mil (2 oz)
10 mil (3 oz)
5 mil (½ oz)
6 mil (1 oz)
7 mil (2 oz)
8 mil (3 oz)
4 mil (½ oz)
Ancho / espacio mínimo
conductor en capas internas
(grosor cobre base)
Ancho/espacio mínimo
conductor en capas internas
(grosor cobre base) 10 mil (½ oz)
12 mil (1 oz)
12 mil (2 oz)
14 mil (3 oz)
6 mil (½ oz)
8 mil (1 oz)
8 mil (2 oz)
12 mil (3 oz)
5 mil (½ oz)
6 mil (1 oz)
7 mil (2 oz)
10 mil (3 oz)
4 mil (½ oz)
5 mil (1 oz)
6 mil (2 oz)
8 mil (3 oz)
3 mil (½ oz)
4 mil (1 oz)
Corona mínima en capas externas Corona mínima en capas externas 9 mil 7 mil 5 mil 4 mil 3 mil
Corona mínima en capas internas de señal Corona mínima en capas internas de señal 10 mil 9 mil 8 mil 6 mil 5 mil
Aislamiento mínimo entre taladro metalizado y conductor Aislamiento mínimo entre taladro metalizado y conductor 16 mil 16 mil 12 mil 10 mil 8 mil
Diámetro mínimo microvía Diametro mínimo microvia 4 mil
(grosor aislante
máximo 4 mils)
3 mil
(grosor aislante
máximo 3 mils)
3 mil
(grosor aislante
máximo 3 mils)
Pad superior microvía Pad superior microvia 14 mil 12 mil 10 mil
Pad inferior microvía Pad inferior microvia 12 mil 10 mil 10 mil
Pared mínima entre microvía y taladro pasante / ciego / enterrado Pared mínima entre microvía y taladro pasante / ciego /  enterrado 9 mil 6 mil 4 mil
Pared mínima entre microvías Paret mínima entre microvias 9 mil 6 mil 4 mil
Pared mínima entre microvías a 2 niveles Pared  mínima entre microvías a 2 niveles 9 mil 6 mil 4 mil

Última actualización: 28-04-2023
Unidades: Mils

TOLERANCIAS GENERALES MULTICAPA

ESTANDAR ESPECIAL
Ancho / Espacio conductor en capas externas
(grosor cobre base)
±25% (35-70 µm)
±20% (17 µm )
±15% (35-70 µm)
±10% (17 µm)
Ancho / espacio conductor en capas internas
(grosor cobre base)
±25% (70 µm )
±20% (17-35 µm )
±15% (35-70 µm)
±10% (17 µm)
Diámetro taladro metalizado +0,10 mm / -0,05 mm)
(o equivalente)
+0,10 mm / -0,0 mm
(o equivalente)
Diámetro taladro NO metalizado +0,10 mm / -0,0 mm
(o equivalente)
±0,035 mm
(o equivalente)
Semitaladros metalizados Grosor total circuito.....................>= 0,5 mm
Corona transversal.... detall - A >= 0,5 mm
Diámetro mínimo........detall - B >= 0,5 mm
Corona longitudinal... detall - C >= 0,15 mm
Separación coronas...detall - D >= 0,15 mm
Separación cantos.....detall - E >= 2 mm
-

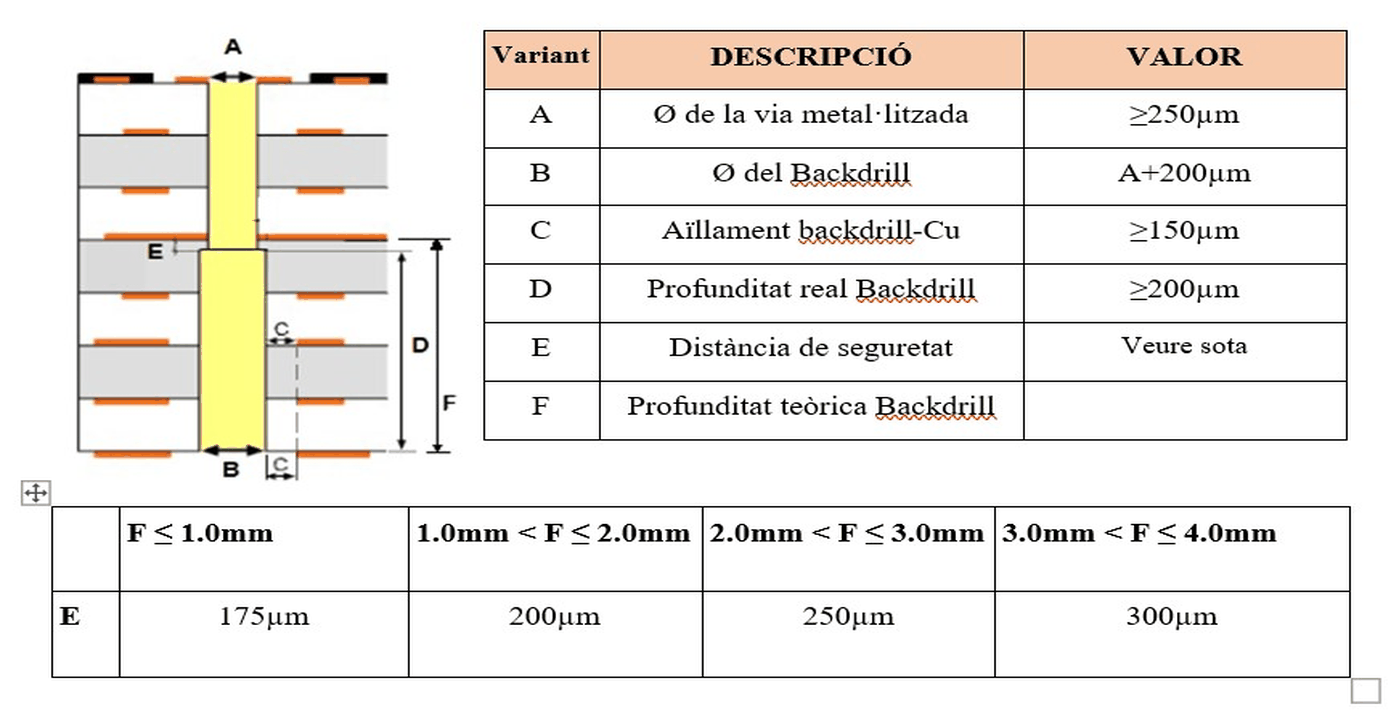

Backdrill Min. taladro backdrill 0.5mm
Mas parámetros ver imagen
--
Paso sin metalizar para ranurado Mín. 1,0 mm. Mín. 0,75 mm.
Error posición ranurado ±0,10 mm ±0,075 mm
Nervio ranurado ±0,15 mm
±0,075 mm
Cotas de contorno ± 0,15 mm.
± 0,10 mm.
Grosor final ±10 % ±5 %
Grosor entre capas ±10 % ±5 %
Grosor de metalización en taladro pasante (entre top y bottom) Promedio: 25 µm
Mínimo: 20 µm
Promedio: 35 µm
Mínimo: 30 µm
Grosor de metalización
en taladro ciego/enterrado
Promedio: 15 µm
Mínimo: 13 µm
Promedio: 25 µm
Mínimo: 20 µm
Grosor de metalización en microvía enterrada Promedio: 12 µm
Mínimo:10 µm
Promedio: 12 µm
Mínimo: 10 µm
Pared mínima entre taladros metalizados de la misma señal 0.30 mm 0.25 mm
Pared mínima entre taladros metalizados de diferente señal 0,40 mm. 0,35 mm.
Pared mínima entre taladros NO metalizados 0,25 mm. 0,20 mm.
Corona mínima taladro
NO metalizado
0,25 mm
0,20 mm
Distancia mínima entre
conductor y taladro NO metallizado
0,20 mm
0,15 mm
Distancia mínima entre
conductor y contorno
0,20 mm
0,15 mm
Descentrado entre contorno y taladro Máx. 0,15 mm.
Máx. 0,10 mm.
Descentrado entre pad y taladro (c.externas ) Máx. 0,10 mm.
Máx. 0,075 mm.
Descentrado entre pad y taladro
(c. internas)
Máx. 0,15 mm. Máx. 0,12 mm.
Descentrado entre capas Máx. 0,10 mm.
Máx. 0,075 mm.
Descentrado entre cobre y máscara fotosensible Máx. 0,15 mm. Máx. 0,075 mm.
Ancho mínimo trazo tinta
fotosensible (Dam) sobre fibra
SOLDERMASK COLOR VERDE
Dam 70µm si espesor de cobre final es 17÷54µm.
Dam 85µm si espesor de cobre final es 55÷85µm.
Dam 105µm si espesor de cobre final es 86÷155µm.
SOLDERMASK COLOR BLANCO
Dam 110µm si espesor de cobre final es 17÷54µm.
Dam 110µm si espesor de cobre final es 55÷85µm.
Para espesores de cobre final > 85µm, consultar.
OTROS COLORES SOLDERMASK
Dam 80µm si espesor de cobre final es 17÷54µm.
Dam 95µm si espesor de cobre final es 55÷85µm.
Dam 105µm si espesor de cobre final es 86÷155µm.
--
Ancho mínimo trazo tinta
fotosensible (Dam) sobre cobre
SOLDERMASK COLOR VERDE
Dam 60µm si espesor de cobre final es 17÷54µm.
Dam 70µm si espesor de cobre final es 55÷85µm.
Dam 85µm si espesor de cobre final es 86÷155µm.
SOLDERMASK COLOR BLANCO
Dam 110µm si espesor de cobre final es 17÷54µm.
Dam 110µm si espesor de cobre final es 55÷85µm.
Para espesores de cobre final > 85µm, consultar.
OTROS COLORES SOLDERMASK
Dam 70µm si espesor de cobre final es 17÷54µm.
Dam 80µm si espesor de cobre final es 55÷85µm.
Dam 90µm si espesor de cobre final es 86÷155µm.
-
Margen mínimo tinta fotosensible 0.06 mm
--
Margen mínimo tinta serigráfica 0,20 mm
0,15 mm
Ancho mínimo trazo leyenda 0,125 mm
0,10 mm
Margen mínimo tinta de grafito 0,20 mm
0,125 mm
Espacio mínimo entre tinta de grafito 0,50 mm 0,40 mm
Espacio mínimo entre
grafito y conductor
0,40 mm 0,30 mm
Margen mínimo tinta pelable 0.8 mm
0,50 mm
Espacio mínimo entre tinta pelable y pad 1 mm 0,70 mm
Espacio mínimo entre
tinta pelable y contorno
1 mm 0,70 mm
Taladro máximo cubierto de tinta pelable 1.80 mm 2 mm
Alabeo y torsión spacer Máximo 1% Máximo 0,5 %
Resistencia entre dos señales spacer Mínimo 0,5 MOhm Mínimo 2,0 MOhm
Continuidad eléctrica spacer Máximo 10 Ohms -
Contaminación iónica spacer Máx. 0.4 µg Eq. NaCl/cm² Máx. 0.4 µg Eq. NaCl/cm²
Otras características spacer Ver norma
IPC-A-600 Rev K jul-20
-

Última actualización: 13-06-2023
Unidades: Milímetros

ESTANDAR ESPECIAL
Ancho / espacio conductor en capas extrernas
(grosor cobre base)
Ancho/Espacio conductor en capas externas (grosor cobre base) ±20% (½ oz )
±25% (1-2 oz )
±10% (½ oz )
±15% (1 - 2 oz)
Ancho / espacio conductor en capas internas (grosor cobre base) Ancho/espacio conductor en capas internas (grosor cobre base) ±20% (½ - 1 oz)
±25% (2 oz)
±10% (½ oz )
±15% (1 - 2 oz )
Diámetro taladro metalizado Diámetro taladro metalizado +4 mil / -2 mil
(o equivalente)
+4 mil / -0,0 mil
±2 mil
Diámetro taladro NO metalizado Diámetro taladro NO metalizado +4 mil / -0,0 mil
(o equivalente)
±1.4 mil
(o equivalente)
Semitaladros metalizados Grosor total circuito.....................>= 0,02 mil
Corona transversal.... detall - A >= 0,02 mil
Diámetro mínimo........detall - B >= 0,02 mil
Corona longitudinal... detall - C >= 0,006 mil
Separación coronas...detall - D >= 0,006 mil
Separación cantos.....detall - E >= 0,08 mil
-
Backdrill spacer Min. taladro backdrill 0.5mm
Mas parámetros ver imagen
-
Paso sin metalizar para ranurado Paso sin metalizar para ranurado Mín. 40 mil. Mín. 30 mil
Error posición ranurado Error posición ranurado ± 4 mil ± 3 mil
Nervio ranurado Nervio ranurado ± 4 mil
± 2 mil
Cotas de contorno Cotas de contorno ± 6 mil.
± 4 mil.
Grosor final Grosor final ±10 % ±5 %
Grosor entre capas Grosor entre capas ±10 % ±5 %
Grosor de metalización en taladro passante (entre top i bottom) Grosor de metalización en taladro passante (entre top i bottom) Promedio: 0.7 oz
Mínimo: 0.6 oz
Promedio: 1 oz
Mínimo: 0.86 oz
Grosor de metalización en taladro ciego/enterrado Grosor de metalización en taladro ciego/enterrado Promedio: 0.4 oz.
Mínimo: 0.37 oz.
Promedio: 0.7 oz.
Mínimo: 0.6 oz.
Grosor de metalización en microvía enterrada Grosor de metalización en  microvía enterrada Mitja: 0.4 oz.
Mínim:0.37 oz.
Promedio: 0.7 oz.
Mínimo: 0.6 oz.
Pared mínima entre taladros metalizados de la misma señal Pared mínima entre taladros metalizados de la misma señal 12 mil. 10 mil.
Pared mínima entre taladros metalizados de diferente señal Pared mínima entre taladros metalizados de diferente señal 16 mil. 14 mil.
Pared mínima entre taladros NO metalizados Pared mínima entre taladros NO metalizados 10 mil. 8 mil.
Corona mínima en
taladro NO metalizado
Corona mínima
taladro NO metalizado 10 mil.
8 mil.
Distancia mínima entre conductor y taladro NO metallizado Distancia mínima entre conductor y taladro NO metallizado 8 mil. 6 mil.
Distancia mínima entre
conductor y contorno
Distancia mínima entre conductor y contorno 8 mil. 6 mil.
Descentrado entre contorno y taladro Descentrado entre contorno y taladro Máx. 6 mil.
Máx. 4 mil.
Descentrado entre pad y taladro
(c.externas)
Descentrado entre pad y taladro (c.externas ) Máx. 4 mil.
Máx. 3 mil.
Descentrado entre pad y taladro (c. internas ) Descentrado entre pad y taladro (c. internas) Máx. 6 mil. Máx.5 mil.
Descentrado entre capas Descentrado entre capas Máx. 4 mil.
Máx. 3 mil.
Descentrado entre cobre y máscara fotosensible Descentrado entre cobre y máscara fotosensible Máx. 6 mil. Máx. 3 mil.
Ancho mínimo trazo tinta
fotosensible (Damm) sobre fibra
Ancho mínimo trazo tinta
fotosensible SOLDERMASK COLOR VERDE
Damm 2,75mil si espesor del cobre final es 0.66÷2.12mil.
Damm 3,35mil si espesor del cobre final es 2.16÷3.35mil.
Damm 4,13mil si espesor del cobre final es 3.38÷6.10mil.
SOLDERMASK COLOR BLANCO
Damm 4,33mil si espesor del cobre final es 0.66÷2.12mil.
Damm 4,33mil si espesor del cobre final es 2.16÷3.35mil.
Para espesores de cobre final > 3.35mil, consultar.
OTROS COLORES SOLDERMASK
Damm 3,15mil si espesor del cobre final es 0.66÷2.12mil.
Damm 3,75mil si espesor del cobre final es 2.16÷3.35mil.
Damm 4,13mil si espesor del cobre final es 3.38÷6.10mil.
--
Margen mínimo tinta fotosensible Margen mínimo tinta fotosensible 2.5 mil. --
Margen mínimo tinta serigráfica Margen mínimo tinta serigráfica 8 mil. 6 mil.
Ancho mínimo trazo leyenda Ancho mínimo trazo leyenda 5 mil. 4 mil.
Margen mínimo tinta de grafito Margen mínnimo tinta de grafito 8 mil. 5 mil.
Espacio mínimo entre tinta de grafito Espacio mínimo entre tinta de grafito 20 mil. 16 mil.
Espacio mínimo entre
grafito y conductor
Espacio mínimo entre
grafito y conductor 16 mil. 12 mil.
Margen mínimo tinta pelable Margen mínimo tinta pelable 32 mil. 20 mil.
Espacio mínimo entre tinta pelable y pad
Espacio mínimo entre tinta pelable y pad 40 mil. 28 mil.
Espacio mínimo entre
tinta pelable y contorno
Espacio mínimo entre
tinta pelable y contorno 40 mil. 28 mil.
Taladro máximo cubierto de tinta pelable Taladro máximo cubierto de tinta pelable 71 mil. 79 mil.
Alabeo y torsión spacer Máximo 1% Máximo 0,5 %
Resistencia entre dos señales spacer Mínimo 0,5 MOhm Mínimo 2,0 MOhm
Continuidad eléctrica spacer Máximo 10 Ohms -
Contaminación iónica spacer Máx. 0.4 µg Eq. NaCl/cm² Máx. 0.4 µg Eq. NaCl/cm²
Otras características spacer Ver norma
IPC-A-600 Rev K jul-20
-

Última actualización: 12-06-2023
Unidades: Mils
