• Circuits bicapa

- TAULA DE CARACTERÍSTIQUES DE FABRICACIÓ BICAPA
- TAULA DE TOLERÀNCIES GENERALS

Per classificar la dificultat dels circuits utilitzem els següents paràmetres:

- CLASE.
Es el conjunt de característiques dimensionals dels diferents elements que formen la imatge del circuit imprès.

- RING CHECK
Fa referència al anell de coure entre el taladre i la seva pastilla. Aquest paràmetre determinarà la dificultat de centrat entre el taladre i la imatge del circuit.

- TOLERANCIES
Fa referència al grau de tolerància dels diferents processos i materials.

La suma d’aquests 3 conceptes definirà la dificultat de fabricació y per tant el preu del circuit.

Tot seguit presentem la informació relativa a las Característiques de Fabricació y Ring Check dels circuits bicapa:


CARACTERÍSTIQUES DE FABRICACIÓ BICAPA


Última actualització: 19-06-2007
Unitats: Milímetres
[Mostrar utilitzant MILS]

CLASSE 3 CLASSE 4 CLASSE 5 CLASSE 6 CLASSE 7

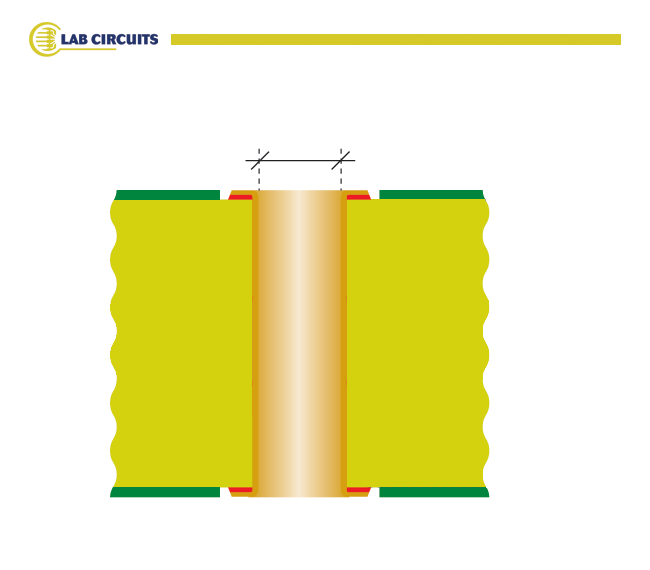

Diŕmetre Mínim forat metal·litzat Veure esquema... 0,50 mm 0,30 mm 0,30 mm 0,20 mm 0,15 mm

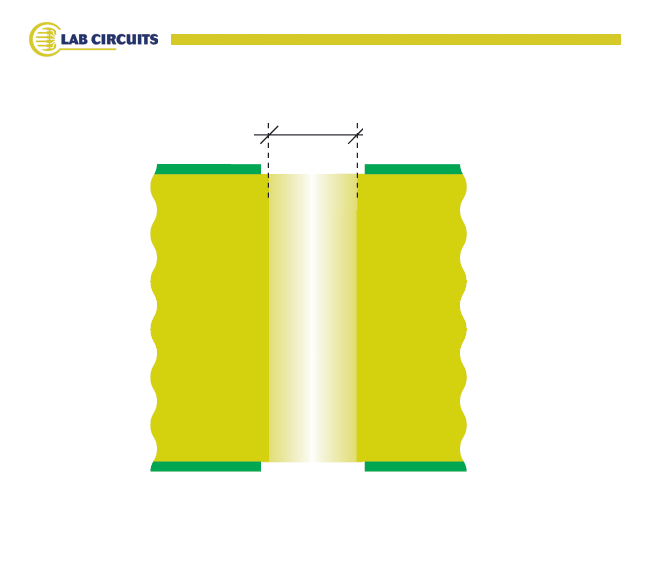

Diŕmetre mínim forat
NO metal·litzat
Veure esquema... 0,60 mm 0,40 mm 0,40 mm 0,30 mm 0,25 mm

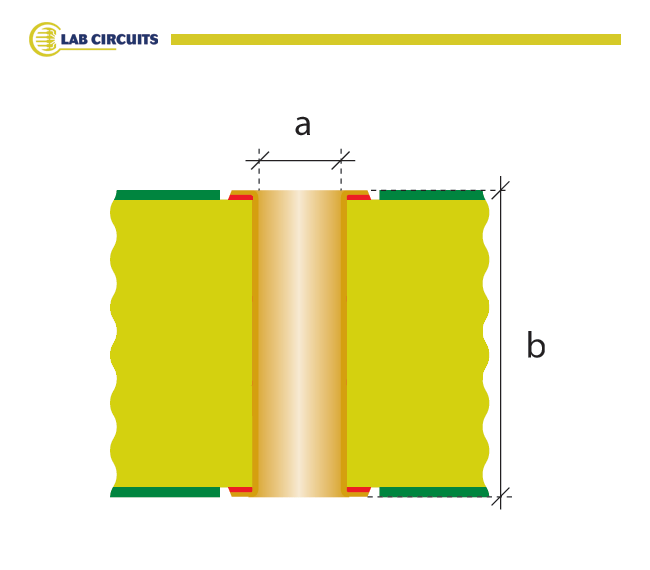

Aspect/Ratio
(gruix circuit/forat final)
Veure esquema... 5 5 6 8 13
(gruix mŕxim 2 mm)
Amplada/Espai mínim
conductor
(gruix coure base.)
Veure esquema... 0,30 mm (17 µ )
0,30 mm (35 µ )
0,35 mm ( 70 µ )
0,20 mm (17 µ )
0,20 mm (35 µ )
0,25 mm ( 70 µ )
0,150 mm (17 µ )
0,15 mm (35 µ )
0,20 mm ( 70 µ )
0,125 mm (17 µ)
0,150 mm (35 µ)
0,175 mm (70 µ )
0,100 mm (17 µ)

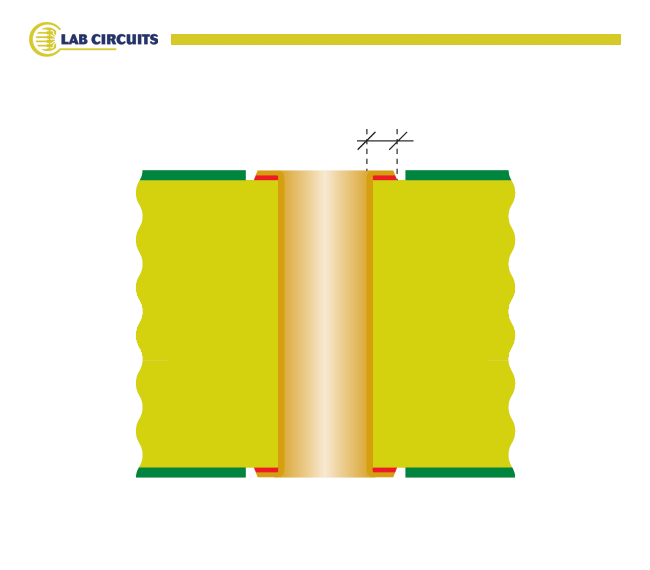

Corona mínima
Veure esquema... 0.22 mm 0.17 mm 0.13mm 0.10mm 0.075 mm



[pujar]


TOLERŔNCIES GENERALS


Última actualització: 14-11-2007
Unitats: Milímetres
[Mostrar utilitzant MILS]

ESTŔNDARD ESPECIAL
Amplada/espai de conductor en cares externes
(gruix coure base)
Veure esquema... ±25% (35-70 µm)
±20% (17 µm )
±15% (35-70 µm)
±10% (17 µm)
Amplada/Espai conductor en cares internes
(gruix coure base)
Veure esquema... ±25% (70 µm )
±20% (17-35 µm )
±15% (35-70 µm)
±10% (17 µm)
Diŕmetre forat metal·litzat Veure esquema... +0,10 mm / -0,05 mm
(o equivalent)
+0,10 mm / -0,0 mm
(o equivalent)
Diŕmetre forat NO metal·litzat Veure esquema... +0,10 mm / -0,0 mm
(o equivalent)
±0,035 mm
(o equivalent)
Pas no metal·litzat per ranurat Veure esquema... Mín. 1,0 mm. Mín. 0,75 mm.
Error posició ranurat Veure esquema... ±0,10 mm ±0,075 mm
Ŕnima ranurat Veure esquema... ±0,15 mm
±0,075 mm
Cotes de contorn Veure esquema... ± 0,15 mm.
± 0,10 mm.
Gruix final Veure esquema... ±10 % ±5 %
Gruix entre capes Veure esquema... ±10 % ±5 %

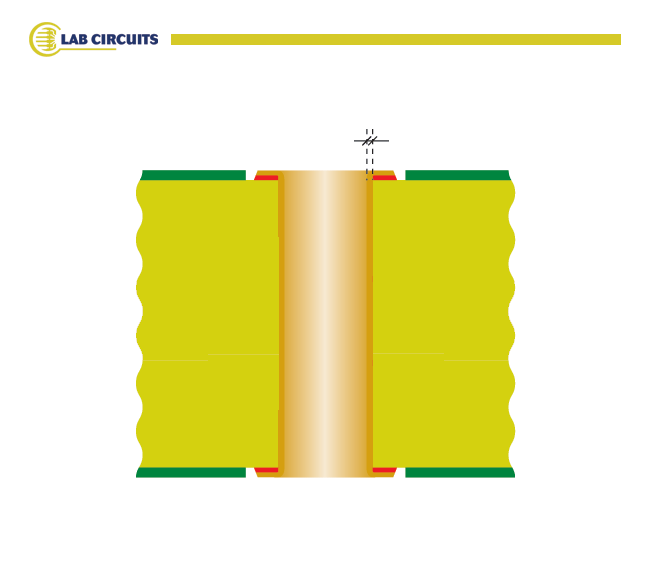

Gruix de metal·lització en forat Veure esquema... Mitja: 25 µm
Mínim:20 µm
Mitja: 35 µm
Mínim:30 µm
Gruix de metal·litzat
en forat enterrat
Veure esquema... Mitja: 15 µm
Mínim:13 µm
Mitja: 25 µm
Mínim: 20 µm

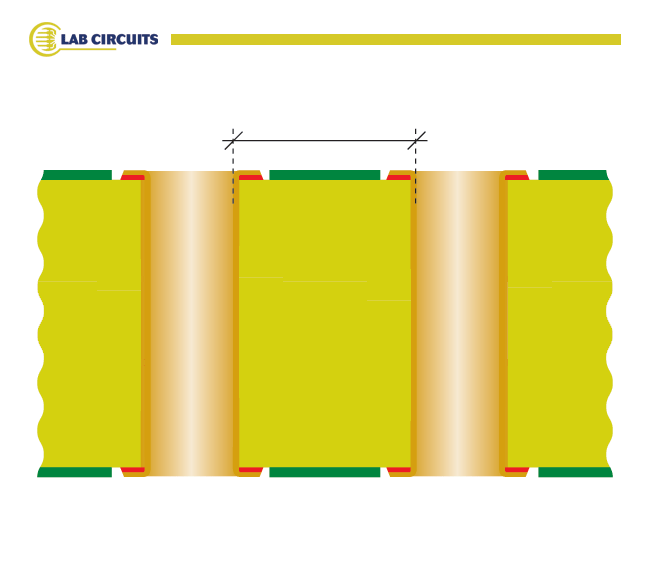

Paret mínima entre
forats metal·litzats
Veure esquema... 0,40 mm. 0,35 mm.

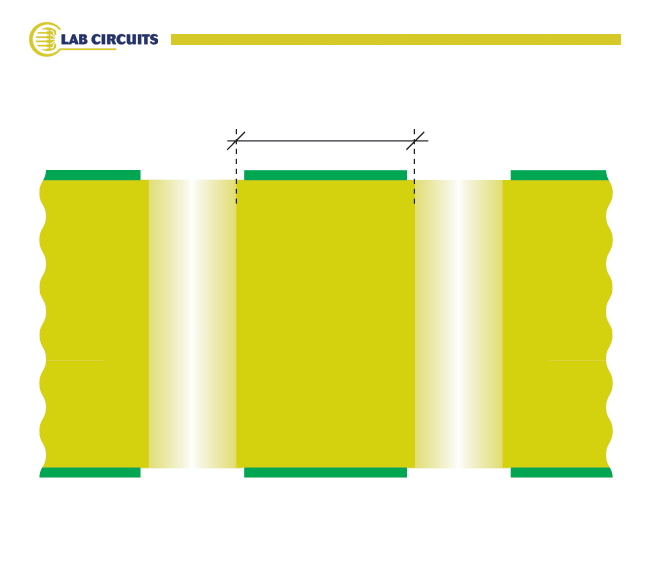

Paret mínima entre forats
NO metal·litzats
Veure esquema... 0,25 mm. 0,20 mm.

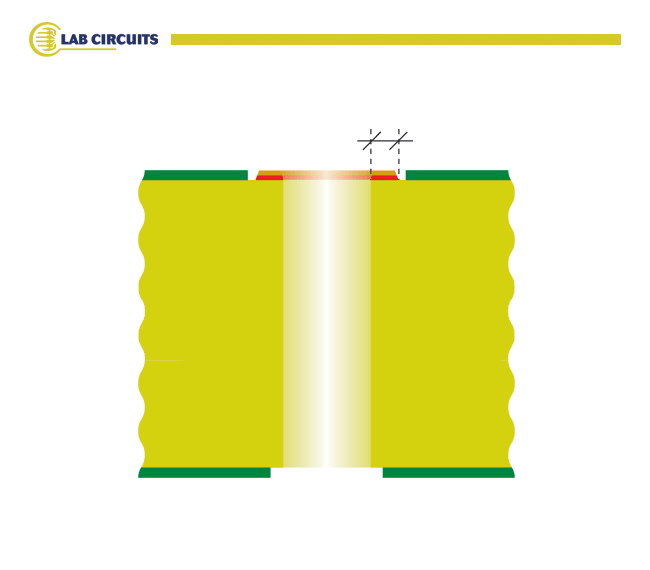

Corona mínima
forat NO metal·litzat
Veure esquema... 0,25 mm
0,20 mm
Distancia mínima entre
conductor i forat NO metal.
Veure esquema... 0,20 mm
0,15 mm
Distŕncia mínima entre
conductor i contorn
Veure esquema... 0,20 mm
0,15 mm
Descentrat entre contorn i forat Veure esquema... Mŕx. 0,15 mm.
Mŕx. 0,10 mm.
Descentrat entre pad i forat (c.externes) Veure esquema... Mŕx. 0,10 mm.
Mŕx. 0,075 mm.
Descentrat entre pad i forat
(c. internes)
Veure esquema... Mŕx. 0,15 mm. Mŕx. 0,12 mm.
Descentrat entre capes Veure esquema... Mŕx. 0,10 mm.
Mŕx. 0,075 mm.
Descentrat entre coure i mŕscara fotosensible Veure esquema... Mŕx. 0,15 mm. Mŕx. 0,075 mm.
Amplada mínima traç tinta
fotosensible
Veure esquema... 0,10 mm
0,075 mm
Marge mínim tinta fotosensible Veure esquema... 0,10 mm
0,075 mm
Marge mínim tinta serigrŕfica Veure esquema... 0,20 mm
0,15 mm
Amplada mínima traç marcatge Veure esquema... 0,15 mm
0,125 mm
Marge mínimde tinta de grafit Veure esquema... 0,20 mm
0,125 mm
Espai mínim entre tinta de grafit Veure esquema... 0,50 mm 0,40 mm
Espai mínim entre
grafit i conductor
Veure esquema... 0,40 mm 0,30 mm
Marge mínim tinta pelable Veure esquema... 1 mm
0,60 mm
Espai mínim entre tinta pelable i pad Veure esquema... 0.5 mm 0,50 mm
Espai mínim entre
tinta pelable i contorn
Veure esquema... 0.4 mm 0,40 mm
Forat mŕxim tapat de tinta pelable Veure esquema... 2 mm 2 mm
Guerxera i torsió spacer Mŕxim 1% Mŕxim 0,5 %
Resistčncia entre dues xarxes spacer Mínim 0,5 MOhm Mínim 2,0 MOhm
Continuďtat elčctrica spacer Mŕxim 10 Ohms -
Rigidesa Dielčctrica
(perpendicular a l'estrat)
spacer 750 V/mil (30 V/µm.)
segons MIL-13949 H
-
Contaminació iňnica spacer Mŕx. 1µg Eq. CINa/cm2 Mŕx. 0,8 µg Eq. CINa/cm2
Altres característiques spacer Veure norma
IPC-A-600 Rev.G jul-04
-
